二人の作業員、フォークリフト1台、200ポンドの金型が胸の高さの棚から半分滑り落ちている。1人が太ももでそれを支え、傾かないようにしている。背後のプレス機は静かだ。時計が進んでいる。.
彼らはそれを「20分のセットアップ」と呼ぶだろう。私はフードを溶接されたままのピットストップと呼ぶ。.
現場を歩いて、自分の金型ラックを見てみよう。それはタイヤ交換チームのように工具を入れ替える手助けをしているか？それとも、スチールを引きずり出すだけのガレージ棚か？
金型交換にフォークリフト、もう1人の助け、そして祈りが必要なら、それは保管の問題ではない。取り扱いのボトルネックだ。.
「スペースが足りない」と言って棚を3列追加する工場を見たことがある。ラックは高く、密集して、美しく塗装されていた。だが段取りは速くならなかった。むしろ遅くなった。探す場所が増え、持ち上げる回数が増え、精密に研磨されたエッジがてこの代わりに使われるようになった。.
プレスブレーキの作業エリアはピットレーンだ。すべての段取りがタイヤ交換だ。ラックは、金型を機械準備完了の姿勢—高さ、角度、重量支持—で提示するツールカートか、あるいは即席対応を強いる静的な棚かのどちらかだ。.
即席対応こそが、時間が漏れ、エッジが欠ける原因になる。.
胸の高さに固定された棚を思い浮かべてほしい。金型が平らに置かれている。積み込むには、前に滑らせ、回転させ、カートやフォークに下ろし、機械でその動作を逆に行う。各動作は手作業による補正で、棚は何も誘導しない。ただ重みを支えるだけだ。.
その棚をさらに増やしてみよう。.
容量は増えた。しかし動作は減らなかった。.
全伸展式で自動ロック付きの引き出し棚？それなら少しマシだ。少なくとも金型が向こうから出てきて、ラックの中に潜らなくても済む。しかし、機械が縦向きを必要としているのに平置きのままなら、50、100、200ポンドの精密鋼をひっくり返すことになる。作業員が床を支点にして回すのを見たことがある。あれは保管ではない。組織化を装った、拳を痛める段取り作業だ。.
本当の問いは、「何個の金型を保管できるか」ではない。「1個をプレスに取り付けるまでに何回触れるか」だ。.

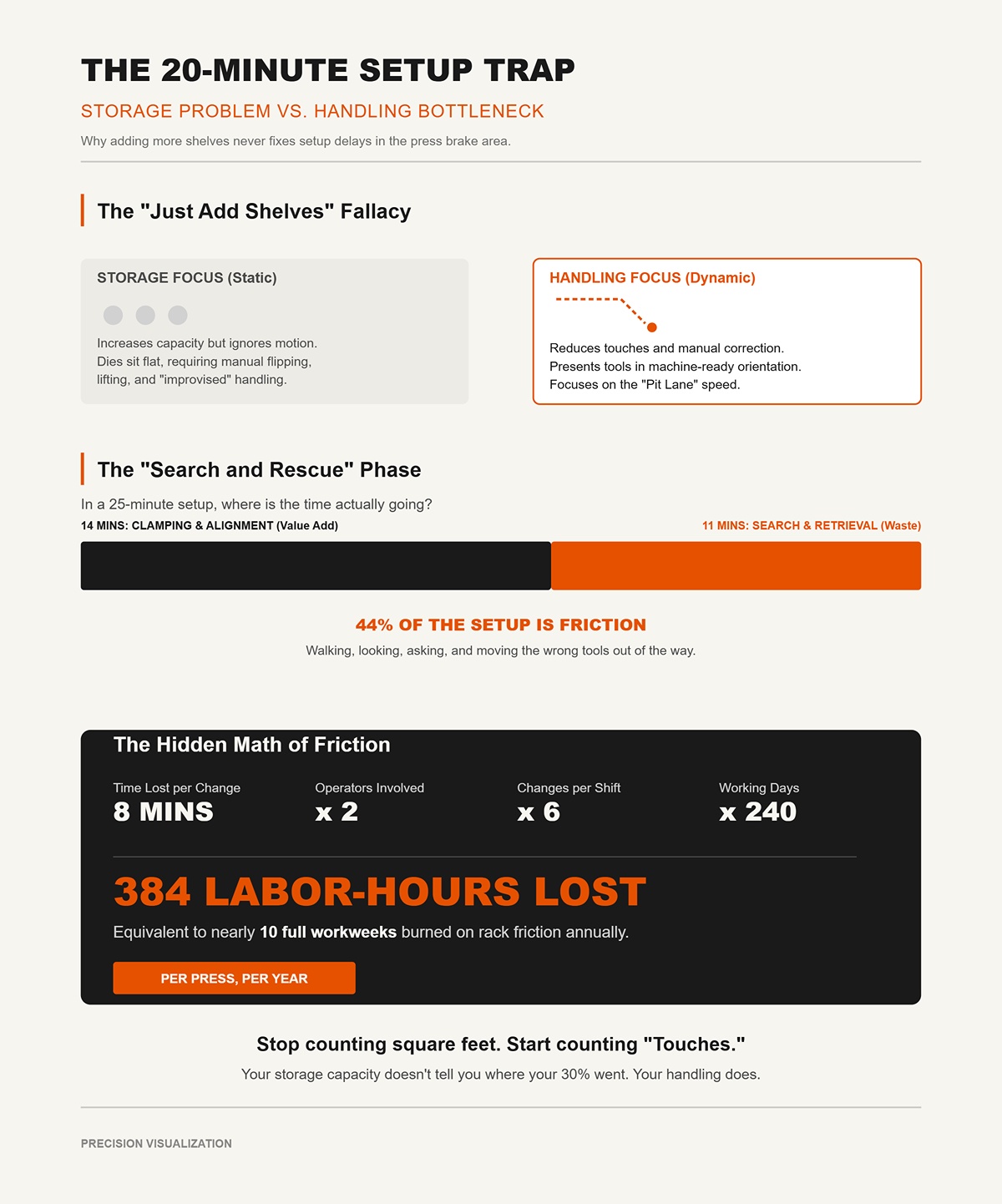

監査したある工場で、監督者が言った。「うちのセットアップは25分かかる」。測ってみると、クランプと位置合わせに14分。残りの11分は？歩く、探す、聞く、間違った金型を動かす。.
レンチを回す前に、捜索と取り出しにセットアップ時間の3分の1が費やされていた。.
それが「捜索救助」フェーズ—作業員が似た形状の金型を探し、薄く刻印された番号を見るためにグリースを拭き取り、目的の工具にたどり着くまでに3つの工具を動かす。特注研磨パンチに1万ドルを費やしても、ラックが正しい工具を明確かつすぐに使えるようにしていなければ、その労力で帳消しになる。.
特注工具は曲げ精度をミリ単位で改善する。.
整理整頓は段取り時間を分単位で改善する。.
どちらがコスト・パー・ミニットにより大きな打撃を与えるでしょうか？
そしてここが重要な点です。検索時間とハンドリング時間は累積します。掘り下げれば掘り下げるほど、持ち上げ動作が増えます。持ち上げ動作が増えれば増えるほど、肩を痛めたり刃先を欠けさせたりするリスクが高まります。工具の劣化は不運ではありません。それは機械的な結果です。.
では、それが1年間でどれほど積み上がるでしょうか？
控えめに見積もってみましょう。検索、位置合わせ、余分なハンドリングの間で、金型交換ごとに不要な時間を8分失うとします。2人の作業者が関与しているとすれば、交換1回あたり16分の労働時間が失われます。.
1シフトあたり6回の交換を行うとします。1日96分の労働時間、つまり部品を作っていない有償時間が1時間半です。.
これを年間240稼働日に掛けると、年間384時間の労働時間が浪費されたことになります。これはほぼ10週間分のフル勤務に相当します。すべてラックが生んだ摩擦のせいです。.
しかもこれは、欠けた金型、軽い腰痛、プレスが待つ間アイドリングしているフォークリフトのコストを考慮する前の話です。.
ラック1平方フィートあたりの容量ではなく、1分あたりのコストで計算を始めると、議論の焦点が変わります。「どれだけ棚が必要か」ではなく、「この設計がどれだけ多くの手間を強いているか」を問うようになるのです。“
明日現場を歩き、手の回数を数えてみてください。その回数こそが、あなたの30％がどこに消えたのかを示すものであり、保管容量ではありません。.
200ポンドの下型がラックの上に半分露出した状態で次の仕事用にタグ付けされています。オペレーターは準備万端。クランプは開いています。しかしフォークリフトは、フラットベッドから鋼材を降ろすため外に出ています。5分経ち、さらに8分が過ぎます。.
背後のプレス機は静まり返っています。.
保管密度について一日中話すことはできますが、金型の移動がヤードの動きに依存した瞬間、生産能力を物流のノイズに縛りつけたことになります。それはスペースの問題ではありません。ラック設計に組み込まれた機械的なボトルネックなのです。.

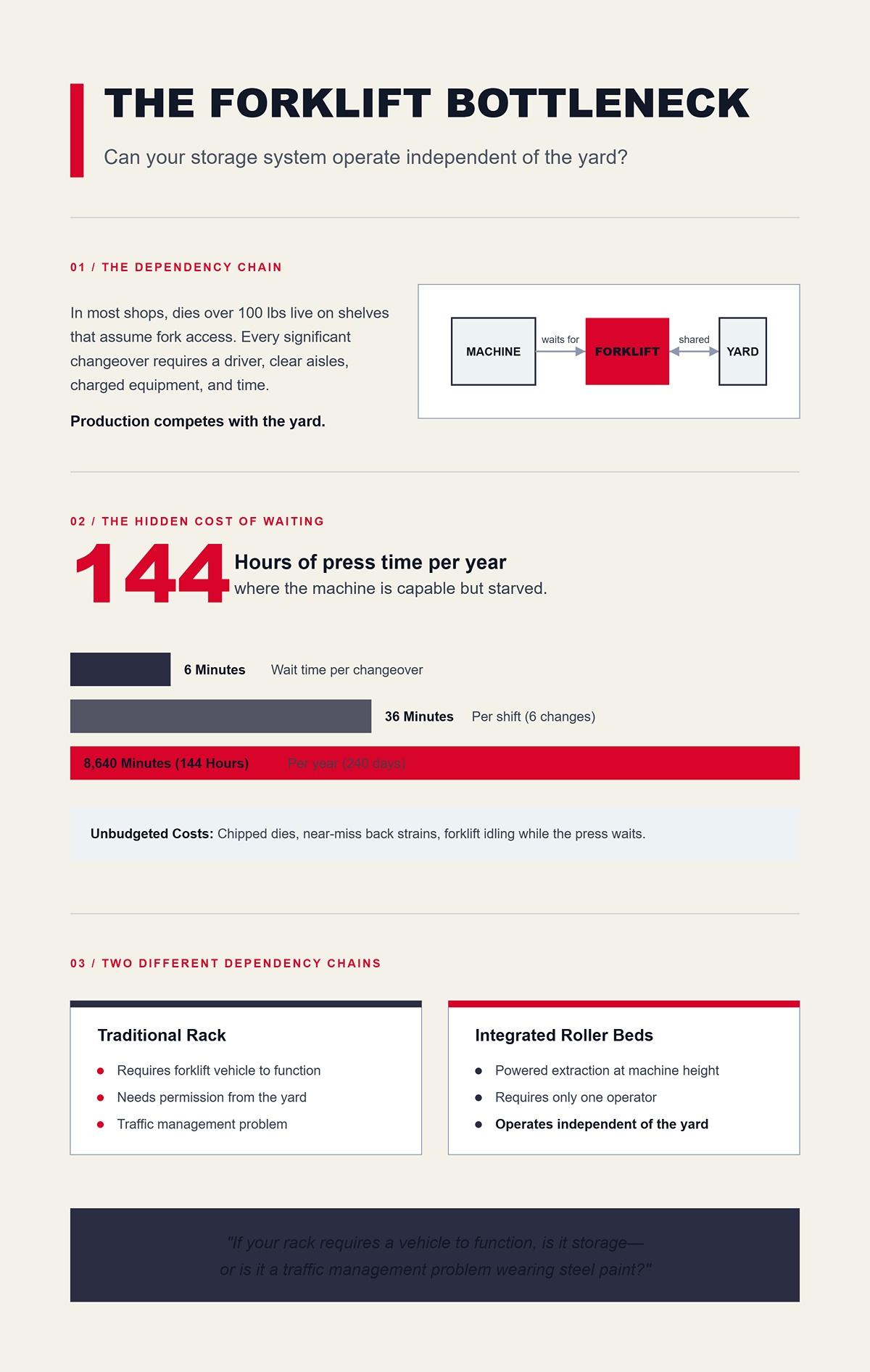

私が歩くほとんどの工場では、100ポンドを超える金型はフォークアクセスを前提とした棚に置かれています。つまり、重要な段取り替えのたびにドライバー、空いた通路、充電された機材、そして時間が必要になります。もしフォークリフトが出荷や原材料の搬入と共用されているなら、生産はヤード作業と競合することになります。.
1週間追跡してみてください。理論ではなく、実際にノートを持ってその場で記録します。「交換準備完了」から「金型が機械に到着する」までの時間を計ります。私が監査したある中規模の製造工場では、ピーク時間帯のフォーク利用待機の平均は変更ごとに6分でした。6分です。この時間を段取り時間に計上している人はほとんどいません。なぜなら、些細なことのように感じられるからです。.
実際は違います。.
6分 × 6回の変更 × 240日。年間8,640分です。つまり144時間のプレス稼働時間—機械は使えるのに、材料が届かず止まっている時間です。.
しかもこれは、欠けた金型、軽い腰痛、プレスが待つ間アイドリングしているフォークリフトのコストを考慮する前の話です。.
では、フォークリフトを使わず、1人の作業者がローラーベッドや電動引き出し機構で金型を機械高さに直接セットできるラックと比べてみましょう。同じ金型。同じ重量。でも依存関係は異なります。1つの設計はヤードに依存せず稼働し、もう1つはヤードの「許可」を必要とするのです。.
ラックが車両を使わないと機能しないなら、それは保管なのか——それとも鉄で塗られた交通管理の問題なのか？
胸の高さにある平らな棚を想像してほしい。金型は水平に置かれている。プレスブレーキではそれを垂直にし、タンを下に、バックゲージに合わせる必要がある。だからオペレーターはそれを前に滑らせ、90度回転させ、カートに下ろし、機械のところで逆の手順を行う。.
回転のたびに、重力との交渉がある。.
150ポンドの金型は滑らかに動かない。抵抗するのだ。だから微妙な調整が見える——1インチ持ち上げ、左にずらし、デッドブローで軽く叩き、タンがきれいに落ちないから再設置する。どれも劇的なことではない。ここで10秒、あそこで20秒。金型がまっすぐ置かれていなかったせいで位置合わせの修正を加える。バランスを信頼できないから2人目の作業員を呼ぶ。.
こうして10〜15分が、「大きな遅れ」だと誰も気づかないうちに消えていく。“
自動化の調査では、ロボットセルがこれを完全に排除できると述べている。それは正しい。だが、ほとんどの工場には数百万ドルの余剰予算はない。だから、問題はロボットが解決するかではなく、ラックが避けられない手作業の補正をどれだけ減らせるか、という点にある。.
金型を機械準備完了の向きで保管するラック——角度を付け、支持し、横方向を制約する——は、回転を滑り移動に変える。スライドして、ロックして、ロードする。反転も再設置も不要。手数が減る。.
一つの余計な接触は、ずれの機会である。ずれは一撃を生む。一撃は時間を食う。.
現場を歩いてみよう。ラックからラムまで金型が向きを変える回数を数える。その数こそ、重力があなたにどれほど不利に働いているかを示している。.
かつてペイントされたスチール棚から下型を引き出し、タンの部分を親指でなぞったことがある。段差があった。目には見えないが、指先で感じた。その段差は、何年にもわたって裸の鉄面を滑らせてきた結果だ。.
プレスブレーキ用の金型は厳密な公差で研磨されている。タンがホルダー内で位置決めを担う。その表面を硬い棚の縁で引きずると、大きな傷をつけるわけではないが、微細なバリ——高い点——を生む。.
その高い点が、据え付け具合を変える。.
完全に密着しない金型は、オペレーターに補正を強いる——より強くクランプする、わずかに再調整する、ひどい場合はシムを挟む。時間がたつと、曲げ角度のばらつきが発生し、それが材料のばらつきや油圧のドリフトのせいだと誤解される。.
原因が保管中の摩耗ということもあるのだ。.
油圧機械は長時間のアイドル中にドリフトすることもある。油が温まり、圧力が変化する。しかしそれは機械の性質。棚での摩耗は蓄積する機械的損傷だ。一方は運用上の物理現象。もう一方は防げる接触である。.
ラックの表面が、保持される精密研磨面より硬ければ、摩擦が勝つ。フォークリフトがフレームに当たって生じる振動を加え、金型と棚の間にスケールや砂粒などのゴミが挟まれば、それはラッピングコンパウンドになる。ゆっくり、確実に摩耗を進める。.
金型を裸のスチール棚の上で引きずったり、デッドブローハンマーで位置を整えようと叩いたりするたびに、精密工具は微小なバリひとつずつでスクラップへと変わっていく。.
そして曲げ角度が1度ずれ始めたとき、その原因がラックだと気づくまでに、どれだけの時間を「幽霊」を追いながら費やすだろう？
忙しい交代勤務の最中をよく観察してみよう。滑らかな動きではなく、急いだ動きの方だ。.
金型が棚の端を越える。作業者が握りを変える。ほんの一瞬、重さが完全に支えられていない。カートやフォークの上に1/4インチほど落ちる。それは目で見るよりも音でわかる。鈍い鉄の打撃音。.
それが「ドロップ」要素だ。.
短い落下でも、力は角や縁に集中する。時間が経つと角が潰れ、V縁が欠け、パンチの先端は微細な亀裂を起こして、部品に印をつけ始めて初めて発覚する。.
自動化は、搬送速度と支持の両方を常に制御することでこの問題を排除する。しかし手動環境では、ラックの設計が落下の発生確率を左右する。全伸長の引き出しと捕捉ローラーは、移動全範囲で金型を支える。サイドガイドは横滑りを防ぐ。プレスベッドと高さを一致させれば垂直搬送自体が不要になる。.
前方に拘束のない平らな棚？それは、毎回の交換でその1/4インチの落下を誘発する。.
それをダウンタイムとして記録することはない。その結果を記録するだろう――予期せぬ工具研磨、曲げのばらつき、「たまたま」割れたインサート。“
機械的現象は意図に関心を持たない。関心があるのは力の経路と接触面だ。.
ラックがそれを制御できないなら、それは中立ではない。増幅器だ。.
そして一度、フォークリフトの待機、重力との闘い、摩耗、そして落下を設計結果として――作業者の癖ではなく――見ることができたら、本当の問いに備えられる。
金型ラックが、ガレージの棚ではなくピットクルーカートのように作られたとき、どんな姿になるのか？
三つの異なる工場に入れば、三つの異なる「ラック」が見えるだろう。“
ひとつ目では、金型が溶接スチール棚に平置きされ、端にはタグがぶら下がっている。二つ目では、長い下型がローラーアームに乗り、プレスに向かって伸び、すでにタン側が下向きに整列している。三つ目では、密閉式カルーセルが静かに回転し、胸の高さにラベル付きのスロットを提示し、作業者は両手を空けて待つ。.
同じ作業。同じプレス。同じでもラックからラムへの動線はまったく異なる。.
これが要点だ。買っているのは保管容量ではなく、動作のシーケンスなのだ。持ち上げるか滑らせるか。回転させるか並行移動させるか。常時支持するか、落下のリスクを取るか。目視で合わせるか拘束で合わせるか。各アーキテクチャが、何回の接触が発生するか、どれだけ重力と戦うか、そして鉄が鉄を傷つけるチャンスをいくつ与えるかを決定する。.
もし動作が1分あたりのコストであるなら、なぜいまだに棚単価で買い物をしているのか？
標準的な溶接棚ラックを思い浮かべてほしい。4インチのアングル鉄製リップ、塗装されたスチールデッキ、金型が平置きされている。床から36インチの高さに、120ポンドの下型が置かれている。積み込むには、作業者がそれを前に滑らせ、傾け、片端をリップの上まで持ち上げ、縦に回転させてからカートに下ろす。.
方向転換の回数を数える。水平スライド。垂直リフト。回転。制御された下降。ボタンを押して逆転。.
各動作が「わずか」10～20秒であっても、それらを積み重ねる。1日に8回の段取り替えを行うジョブショップでは、棚による動作のために、1回あたり保守的に4分を追加するだけで、1日32分となる。年間では、1台のブレーキで約130時間に相当する。.
棚の幾何形状によって強いられた動作で、3週間以上の労働時間を消耗していることになる。.
しかもこれは、欠けた金型、軽い腰痛、プレスが待つ間アイドリングしているフォークリフトのコストを考慮する前の話です。.
引き出し式ラックは取り出しを改善するが、物理法則までは変えられない。フルエクステンションの引き出しは最初の持ち上げを減らすことはできる。だが、金型が依然として平らに保管されており、プレス機が垂直方向への挿入を必要とする場合、作業者は空中で質量を回転させることになる。疲労は肩や手首に蓄積し、疲労下では位置合わせの精度が低下する。これは意見ではなく、生体力学の事実だ。.
少品種の工場では、「同じ金型を一週間使い続ける」と反論するだろう。それは理解できる。1シフトに1回しか交換しないなら、動作のムダは小さくなる。その環境では、シンプルさと低資本コストが勝る。従来型のホルダーや平棚は悪ではなく、状況に見合った道具だ。.
しかし、品種が増える瞬間——短納期、試作バッチ、混合材料——棚の構造は悪化する。SKUが増えるたびに動作が倍増する。購入時には安く見えたものが、恒久的な残業製造機となる。.
では、重量を支える代わりに動作を排除するように設計されたラックの場合、何が変わるのか？
10フィートの長い下型が水平ローラーアームラックから取り出される様子を見た。作業者がアームを引き出すと、型は彼の方に転がり出て、すでにタングが下向きの状態で、全長が支持されていた。彼はわずか数ポンドの実質重量しか持ち上げずに、それを直接プレスベッドに滑り込ませた。.
回転なし。デッドリフトなし。平行移動のみ。.
これが機構上の違いだ。これらのシステムは休止時の向きを制御する。型は機械準備完了の姿勢——傾斜または垂直——で保持され、搬送経路は直線になる。ローラーや低摩擦支持体が質量を運び、サイドガイドが横滑りを防止し、高さはプレスのボルスターとミリ単位で一致する。.
再配置を排除した。そこがほとんどの微小遅延が潜む部分だからだ。.
ここで4方向型や自動クランプ付きの精密研磨されたヨーロッパ製金型の話を持ち出す人がいる。そしてそれは正しい——それらのシステムは段取り替え時間を劇的に短縮する。しかし現場を歩き、その精密金型が平棚から引きずり出され、クランプに届く前に手で回転させられている様子を観察してみる。.
最後の1インチを守り、最初の10フィートを犠牲にしている。.
精密ラックは精密金型を補完する。タングを保護し、バリの発生を防ぎ、金型をホルダーに対して正確に直角に配置するため、自動クランプが叩いたり再調整したりすることなく確実に固定される。ラックは位置合わせの第1段階となり、後付け対応ではなくなる。.
これで接触回数を6回から2回に減らす話になる。引き出して、差し込むだけ。.
固定棚が安価な保管だとすれば、アームシステムは手動のピットクルーカートだ。依然として人力だが、ムダな動作を取り除くように設計されている。.
では、その人による平行移動さえもボトルネックになるのはどんな時か？
忙しいシフト中に縦型カルーセルの前に立つ。作業者がツール番号を入力すると、機械が内部で回転し、正しい金型が腰の高さで停止する。探す必要なし。歩く必要なし。肩より上や膝より下に手を伸ばす必要もない。.
ツールを提示するサイクルタイムは予測可能であり、サイズやインデックス速度によっては20秒未満の場合も多い。さらに重要なのは、一貫しているということだ。ばらつきがなくなる。.
しかし厳しい現実を言えば、1日に3回の段取り替えしか行わないのであれば、時間短縮だけでは$50,000のカルーセルを導入する正当性は得られない。.
仮想的なシナリオを考えてみよう。カルーセルが、よく設計されたアームラックと比べて1回の段取り替えで5分短縮できるとする。1日に10回段取り替えを行えば、1日あたり50分の短縮だ。1プレス時給$120の工場なら、1日あたり$100の能力回復になる。単一シフトで年間およそ$25,000に相当する。.
ここで数字が語り始める。.
第2シフトを追加する？ それなら倍だ。さらに、管理された保管により探索エラーや工具損傷が減ることも加えれば、投資回収期間はもっと短くなる。高混合・高頻度の環境なら、その閾値をすぐに超える。.
しかし、それ以下のボリュームでは、自動化はやり過ぎだ。使いきれないスピードに対して支払いをしていることになる。.
このアーキテクチャが意味を持つのは、段取り替え頻度がツール提示時間を支配的な1分当たりコスト要因に変えるようになってからだ。.
ここで、どの工場も直面せざるを得ない不快なトレードオフに話が移る。.
カルーセルは密度で勝る。工具を縦方向に積み上げ、設置面積を圧縮する。固定棚も高くできるが、はしごやフォークリフトを導入する覚悟が必要だ。アームシステムは、プレス近くで金型を作業しやすい高さに保つため、密度をいくらか犠牲にすることが多い。.
ラックが使用地点に設置されていなければ、高密度ほど歩行が増える。歩行が増えれば、非加工時間も増える。.
私は、すべての工具を美しく整理された温度管理付きのツールルームに集中配置した工場を見たことがある。ブレーキエリアから100フィートも離れた場所だ。完璧な整理。だが、ひどい作業フロー。作業者はランナーになり、背後のプレスは沈黙している。.
使用地点のラック—特にブレーキのすぐ横に設置されたアームシステム—は床面積を食うが、移動時間を大幅に削減する。空間を分単位の効率と引き換えにしているわけだ。床のコストが安く、プレス稼働時間が高価なら、その判断は簡単だ。.
ここで倉庫管理者として考えるのをやめ、レースエンジニアのように考えるべきだ。ピットクルーカートは保管密度を最適化しているわけではない。交換スピードを最適化しているのだ。.
したがって、本当の比較は棚対アーム対カルーセルではない。.
それはこういうことだ：各アーキテクチャが1日あたり何分を段取り替え工程に強いるのか—そして、あなたのプレス時給レートで見たとき、どれが実際により高くつくのか。
1シフトで8回の段取り替えを行っているとする。各段取りで、作業者が歩き、探し、回転させ、平棚から鉄を取り出して格闘する間、ブレーキは10分間停止。つまり1日あたり80分の停止だ。保守的に見積もってもプレス時給$120なら、純粋な機械停止時間として1シフトあたり$160を失っていることになる。.
第2シフトを加えれば、年間で$80,000を超える損失になる。.
これが採算の話だ。「ラックの価格はいくらか」ではなく、「何分のプレス時間を解放し、それが製品出荷においていくらの価値を持つか」だ。“
もし自分の数値で答えられないなら、明日の朝ストップウォッチを持って現場を歩いてみてください。作業Aの最後の良品から作業Bの最初の良品までの時間を計測します。そこから実際のクランプ時間を引いてください。残った時間がラックによって発生する摩擦です。.
では、それを勘に頼るのではなく、意思決定のしきい値に変えてみましょう。.
20個のブラケットを曲げ加工するロットを想像してください。1個あたりの曲げ時間は30秒。前後に10分の段取り作業が付随しています。.
その作業では、セットアップ10分、曲げ加工10分を費やしています。時間の半分は加工していません。.
次に、同じ工場にロードアーム付きラックがあり、金型が機械にすぐ使える向きで準備されることで段取りが5分に短縮されると想定します。同じく20個。これでセットアップ5分、曲げ10分になります。セットアップの割合は作業全体の50%から33%に減少しました。.
この変化により、最小利益を確保できる注文サイズが変わります。.
棚があることで、あなたは「割に合わない」として20個の注文を避けがちになります。セットアップ時間を薄めるために顧客を100個のバッチへ誘導します。在庫は増え、納期は長くなります。ラックがあなたのビジネスモデルを決めてしまったのです。.
私はロボット曲げセルが小ロットを利益を出しながら処理するのを見たことがあります——ただし、工具の提示や交換シーケンスがシステムに組み込まれている場合のみです。正しく構成されていれば、ロボットは15個でも150個でも気にしません。設定が不適切なら工具の種類で詰まり、高価な装飾品として手動介入が必要になります。.
ここで不快な数学の話をします：ラックが10分の段取りを強いるなら、認めようと認めまいと、あなたの最小利益バッチサイズは増加します。市場が少量ロット化しているなら、棚はあなたの出す見積もりすべてに対して課税しているようなものです。.
あなたはその摩擦を価格に反映させていますか？それとも吸収しているだけですか？
私が関わったある会社は、段取り短縮に$10,000ドルを投資しました——標準化された工具、クイックチェンジクランプなどです。段取り時間を30分から15分に減らし、月に48時間の段取り時間を節約しました。4か月以内に投資を回収しました。.
彼らが最初に購入しなかったものに注目してください：新しいラックです。.
これは重要です。クランプや標準化が大きな成果をもたらす要素なら、保管ハードウェアを追う前にそれらに取り組むべきです。そうでないと、混乱を自動化するだけになります。.
さて、ラック単体が残り15分のうち4分を占めていると仮定しましょう——検索、歩行、重い金型の回転などです。1回の段取りに4分。1シフトに8回の段取り。つまり、1日で32分。1シフトで年間約130時間になります。.
年間384労働時間——ほぼ10週間分——をラックが生み出した摩擦に費やしているのです。.
プレス1時間あたり$120ドルの稼働率で考えると、130時間は$15,600ドルに相当します。これがラックのアップグレードに回せる年間予算です。損傷や労働負荷の軽減はまだ計算に入れていません。2シフトなら倍になります。.
しかし、ここで工場がよく陥るのは、$15,600ドルを$50,000ドルのカルーセルの表示価格と比較して思考停止することです。本来比較すべきは、ラック耐用年数の間に回収できる$15,600ドル／年です。5年間では$78,000ドル分の生産能力が回復可能になります。.
ラックは資本設備です。遊休時間は、あなたが毎日支払っている「家賃」です。.
どちらが複利になりますか？
午前7時15分、オペレーターが120ポンドの金型を低い棚からデッドリフトするのを見てください。動きはスムーズで、制御されています。.
次に午後3時40分の同じ持ち上げ動作を見てください。.
メカニクスが変わります。セットアップが遅くなり、タンの位置合わせに微調整が増える。滑らかに収まるはずのものをハンマーで軽く叩いてはめ込む。その数秒が積み重なります。.
しかもこれは、欠けた金型、軽い腰痛、プレスが待つ間アイドリングしているフォークリフトのコストを考慮する前の話です。.
疲労は単なる安全対策項目ではありません。それはスループットの変数です。シフトが進むにつれて、段取り替え時間が長くなります。午前中の交換に8分、午後の交換に11分かかるなら、それはオペレーターの態度ではなく、悪いハンドリング形状による累積負荷です。.
アームシステムと腰の高さでのプレゼンテーションは、ただ最初の1分を節約するだけではありません。疲労曲線を平坦化し、1日の10回目の交換が1回目のように見えるようにします。.
平均段取り時間だけでROIを計算しているなら、午後の処理能力を静かに食いつぶす終盤のスローダウンを見逃しています。.
時間帯別に段取り替えの所要時間をプロットしたことはありますか？
シンプルな仮定のもとで考えてみましょう。.
棚とロードアームラックの差：1回あたり5分。ロードアームとカルーセルの差：1回あたり3分。プレス稼働時間の価値：$120。.
1日に4回段取り替えをする場合、棚からアームへの変更で20分節約。それは$40／日、つまり1シフトあたり年間約$10,000。損傷やけがが頻発していない限り、大きな投資を正当化するのは難しい。.
段取り替えが8回なら、節約は40分。$80／日、およそ年間$20,000。すると、$25,000〜$35,000のアームシステムが数年で合理的に見えてきます。.
1日に15回の段取り替えになると、計算は攻撃的になります。1回あたり5分節約で、1日75分—$150／日、1シフトあたり年間$37,000。ここまでくると、$50,000の自動化されたプレゼンテーションシステムも、部品の組み合わせや工具のバリエーションが機械の制約に合っているなら、採算が取れるでしょう。.
最後の節が重要です。高い金型の多様性、奇数の長さ、特殊工具—これらは自動化の前提をすぐに崩す可能性があります。自動化が力を発揮するのは、繰り返しと予測可能な手順がある場合です。工具のラインナップが一点ものの寄せ集めのようなら、発注書にサインする前にシミュレーションするのが賢明です。.
そこで私がクライアントに提示する判断基準は次の通りです：
ラックは棚ではありません。それはピットレーン装備です。レース中に2回タイヤを交換する程度なら、折りたたみ椅子で十分です。しかし10周ごとに入出しているなら、システムを構築する必要があります。.
残された唯一の質問はこうです。1日に実際に何回タイヤ交換を行っているのか？ そしてその頻度にあなたの作業フロアの配置は対応できているのか、それとも逆に妨げているのか？
ラックを先に選んではいけません。ストップウォッチを片手にフロアを歩き、ひとつだけ質問をします――プレス機は実際どこで待っているのか？
その背後のプレスは静かです。オペレーターは屈んでいません。彼は探し、微調整し、または鋼材を格闘しながら位置合わせしています。その静けさこそが出発点です。すでにどれだけの段取り替えがアップグレードを正当化するか、計算は終わっています。次にすべきは診断です。 どんな種類の 摩擦が時間を奪っているのか。それを突き止めなければなりません。なぜならカルーセルはロードアームとは異なる問題を解決するものであり、実際のボトルネックが不適切な工程順序であるなら、どちらも無意味になるからです。.
だからカタログを見る前に、自分のピットレーンを逆算するのです。タイヤ交換を遅らせているのは何か？
10フィート離れた場所に立ち、話しかけずに3回の段取り替えを観察します。.
もしオペレーターがほとんどの時間を歩き回り、棚を探して工具を引き出すことに費やしているなら、ボトルネックは「回収」です。前面積みラック、アームでの工具提示、あるいは金型を腰の高さまで持ってくる自動化システムがその問題を直接攻撃します。.
もし工具をすぐに手にした後で、4分間もコンコン叩いたり、微調整したり、シムを挟んだりしているなら、ボトルネックは「位置合わせの精度」です。これはまずクランプと標準化の問題です。私は美しい手元配置キャビネットで回収時間を30秒短縮したショップを撮影しましたが、シム調整で8分が消えていました。ラックを変えても、混沌はそのままです。.
もし金型が重すぎる、または扱いにくく安全に持てないために、2人のオペレーターやフォークリフトが待機しているようであれば、ボトルネックは「安全形状」です。その場合は、アームシステム、ローラー支持、または自動積載機構が、昼食後の交換を毎回遅らせる指を痛める持ち上げ作業をなくすことで真価を発揮します。.
3つの異なる問題。3つの異なる設備投資判断。.
多くの工場が誤った答えを出すのは、「もっと収納が必要だ」と考えることから始めてしまうからです。「プレスが待っているのは何か？」という質問から始めるべきなのに。“
そして、もしプレスが収納を待っているわけではないのなら？
そのラックのアップグレードはただの“見せかけ”です。.
「ブレーキのすぐ隣にある」とマネージャーが言うのを聞いたことがあります。そして実際に測ってみると――12歩、方向転換、ロック解除、引き出し、再び方向転換。.
10フィートは大した距離に思えません。しかしそれを1シフト8回の交換、2人の作業者の歩行、1年分の繰り返しで掛け算するとどうでしょう。控えめな仮定――1回の交換あたり歩行と姿勢調整で60秒――でも、1シフト8回なら1日8分。つまり年間およそ30時間です。これは運動ではなく、機械の稼働能力です。.
しかもこれは、欠けた金型、軽い腰痛、プレスが待つ間アイドリングしているフォークリフトのコストを考慮する前の話です。.
しかし、多くの人が見落とす重要な点があります。それは、「使用地点での保管（point-of-use）」が機能するのは、ツールセットが合理化されている場合だけだということです。私は、プレスブレーキの隣に完璧に整ったキャビネットがあり、すべてのスロットにラベルが貼られていても、作業員がいまだにツールを探している現場を見たことがあります。なぜなら、標準化された18種類のボトムダイで80%の曲げ加工をまかなえるのに、40種類もあるからです。そうすると、そのキャビネットは単なる「少し近い場所にあるガラクタ入れ」に過ぎなくなります。.
現場を歩き回り、10フィートのボトムダイがラックからベッドまで移動する正確な経路を追ってみてください。それはローラーアームの上をまっすぐにスライドして所定位置に収まりますか？それとも、傾いたり、ねじれたり、力ずくで押し込まれたりしていますか？もし動線が直線で腰の高さにないなら、すでにその変更サイクルのたびに疲労を設計に組み込んでしまっています。.
動作がぎこちないとき、10フィートも長すぎます。.
ツール構成が間違っているなら、0フィートであっても長すぎます。.
では、アームを追加すべきか、カルーセルを購入すべきか、何もしないべきか、どのように判断すればいいのでしょうか？
多くの工場は、棚の数や高さでラックを比較したがります。これは「保管思考」です。あなたが買っているのは立方フィートではありません。時間を買っているのです。.
本当の選定基準は「作業フローの強度」です。1シフトあたりの完全なツール交換回数はどれくらいですか？よく使うダイの重さは？作業シーケンスの予測可能性はどの程度ですか？
低強度――1日に4〜5回程度の交換、主に軽量ツールで、部品の種類が安定している場合は、自動化を正当化するほどではありません。クランプを改善し、レイアウトを整理し、ラックはシンプルで近くに配置しましょう。.
中強度――8〜10回の交換、重量が混在し、バリエーションがある場合には、エンジニアリングされたハンドリングが必要です。前方からアクセスできる構造、ローラーアーム、ラックからラムヘッドまでダイを1つの滑らかな平面上で動かせる方向制御。この段階で、疲労曲線を平坦化し、精度を守ります。.
高強度――15回以上の交換、重量のある分割ツール、高い多品種性――この段階になると、状況はまるでレースピットのようになります。自動化が理にかなう段階です。 ただし ツールライブラリが、その制約条件に合うほど標準化されている場合に限ります。ツーリング構成が「寄せ集めのスクラップ置き場」のような状態なら、その混乱を機械がすぐに暴き出すでしょう。.
ここで私があなたに忘れず持ち帰ってほしい「意外なポイント」はこれです：正しいラックとは、 あなたの現場での「動きの頻度と形状」 に合うものであり、1平方フィートあたりに最も多くの鋼材を収められるものではありません。.
システムを評価するときは、「何個のダイを収納できますか？」ではなく、「自分のツール構成に対して、1回の交換で何回の人手操作を減らせるか？そして新しい操作を増やしていないか？」を尋ねましょう。“
現場を歩き、移動時間を測り、持ち上げの様子を観察してください。無駄な動きが見えたなら、それは「二度と買うべきではないラック」をすでに見つけたということです。.
