프레스 브레이크는 기분을 읽거나 경고를 주거나 두 번 생각하지 않는다—경화강이 펀치 아래 있든 사람의 손이 있든, 예외 없이 프로그램된 스트로크를 수행한다. 이 사실은 초보자들을 긴장시킬 수 있지만, 그들을 행동 불능 상태로 만들 필요는 없다. 목표는 막연한 걱정을 정보에 기반한 존중으로 바꾸는 것이다: 기계가 정확히 어떻게 작동하는지, 왜 그렇게 작동하는지 이해하고, 물리법칙이 예측 가능하고 안전하게 유지되도록 작업 습관을 기르는 것이다. 램이 무엇을 “인식”하는지 이해하면, 사고는 무작위로 보이지 않고 절차나 안전 시스템의 예방 가능한 붕괴로 보이게 된다.
유압식 프레스 브레이크는 40~300톤의 힘을 수직으로, 정밀한 스트로크에 담아 전달하며, 타협의 여지가 없는 견고한 공구로 유압력을 변환한다. 이는 결코 놓치지 않고, 멈추지 않으며, 자비를 선택하지 않는 고정밀 호두깨기와 같다.

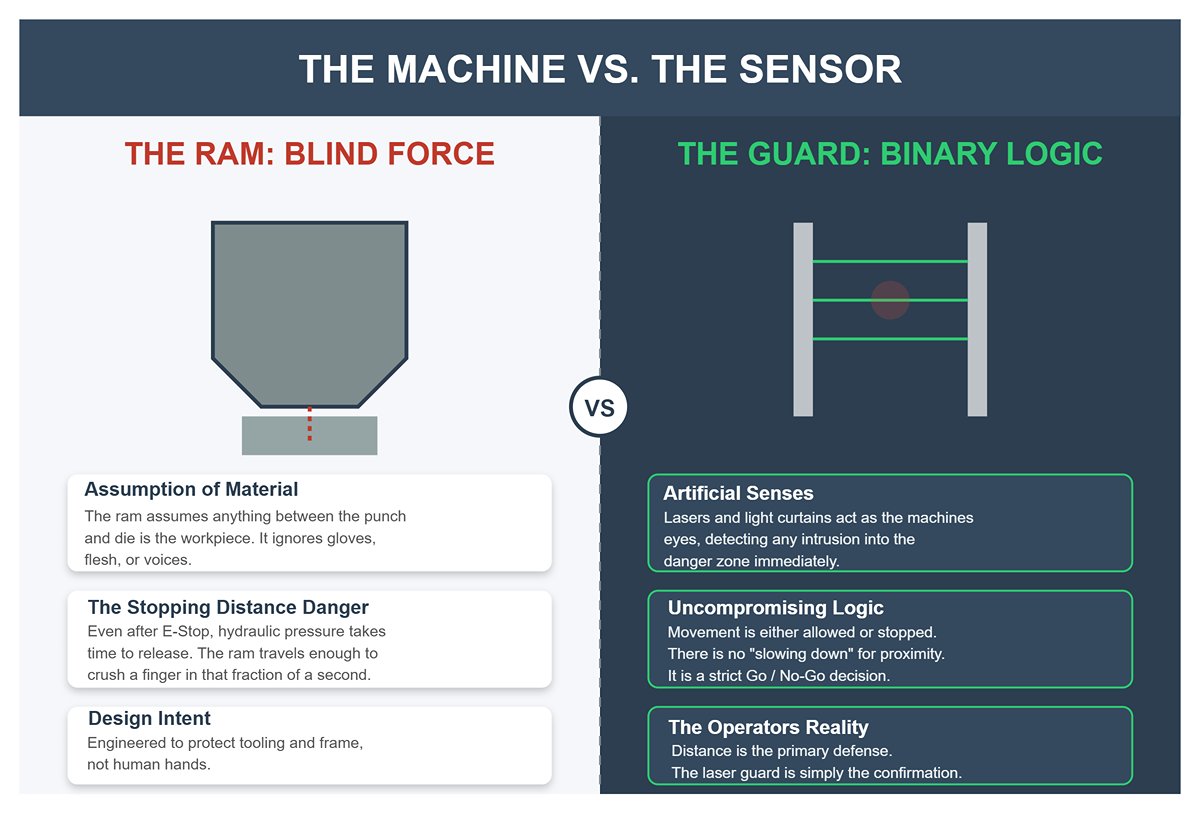

램의 움직임에는 인간의 인식이 없다. 작동이 시작되면, 설정된 거리, 힘 제한, 또는 프로그램된 굽힘 각도까지 작동한다. 리밋 스위치 트리거, 인코더 피드백, 유압압력 차단, 또는 안전 인터록과 같은 입력만이 이를 멈추거나 늦출 수 있다. 이런 개입이 없으면, 사이클이 끝날 때까지 전력을 전달한다. 강철은 이러한 압력에 의해 변형되고 다시 모양을 잡지만, 훨씬 낮은 항복 강도를 가진 뼈 역시 램이 멈추지 않고 변형시킬 수 있는 단순한 재료에 불과하다.
예측 가능성은 양날의 검이다. OSHA 기록에 따르면, 유압 프레스와 프레스 브레이크와 관련된 모든 부상 중 절반가량이 절단 사고이다. 이러한 사고는 램이 정확히 설계된 대로 작동하고, 인간의 반사 신경이 필요로 하는 몇 분의 초 안에 역행할 수 없기 때문에, 펀치와 다이가 만나는 작업 구역에서 가장 많이 발생한다. 이를 인정하는 것은 두려움을 주기 위함이 아니라, 발판을 살짝 밟기 전에 중요한 위치를 판단하고 안전장치를 적용할 수 있도록 하는 견고한 사고의 틀을 만들기 위함이다.
램의 제어 시스템은 간단한 가정을 기반으로 작동한다: 펀치와 다이 사이에 있는 것은 작업하려는 공작물이라는 것이다. 경도의 차이, 장갑 착용, 심지어 사람의 피부조차 그 진행을 멈추게 하지 않는다. 유압회로는 사이클이 끝날 때까지 설정된 힘을 가한다. 목소리, 갑작스러운 움직임, 또는 단순한 근접성은 아무 영향을 주지 않는다—안전 빔을 끊거나 보호 릴레이를 작동시키지 않는 이상.
이 민감성 결여는 정지 거리를 고려할 때 더욱 뚜렷하다. 비상정지를 눌러도 램은 유압압력을 해제해야 하며, 그 과정에서 중요한 몇 분의 초 동안 계속 이동한다—이는 사람 손가락 두께를 훨씬 넘게 파손시키기에 충분하다. 제어 시스템은 과부하로부터 공구와 기계의 프레임을 보호하도록 설계되었지, 손의 예상치 못한 존재에 반응하도록 설계되지 않았다.
안전 메커니즘은 타협 없는 기계에 약간의 인식력을 부여한다. 레이저 가드, 라이트 커튼, 그리고 “B-게이트”는 인공 감각 역할을 하여 위험 구역 침입을 감지하고 즉시 작동을 멈추거나 방지한다. 이들의 논리는 램만큼이나 단호하다: 움직임은 허용되거나 정지된다—“근처에” 무언가 있다는 이유로 속도를 줄이지 않는다. 이러한 현실을 이해하는 작업자는 공구로부터 완전한 거리 유지가 최고의 방어라는 것을 알고 있으며, 레이저 가드는 단지 이를 확인해줄 뿐이다.

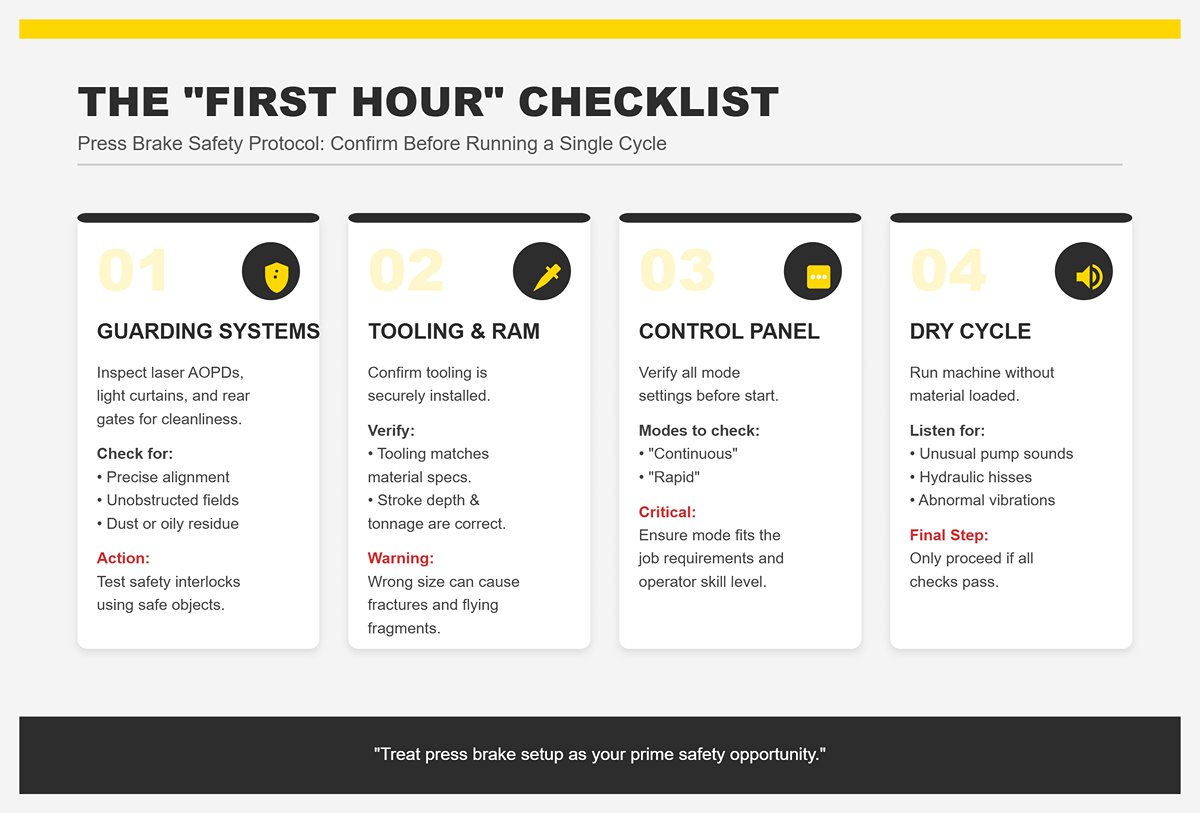

하루 시작 시, 프레스 브레이크 설정을 가장 중요한 안전 기회로 간주하라. 램이 움직이기 시작하면 안전 생산과 부상 사이의 장벽은 보호 시스템과 당신 자신의 경계심뿐이다.
모든 보호 장비—레이저 AOPD, 라이트 커튼, 후방 게이트—의 청결도, 정확한 정렬, 탐지 영역의 장애 여부를 점검하라. 먼지, 기름때, 또는 이동된 장착부는 성능을 저하시킬 수 있으며 잘못된 안전 신호를 보낼 수 있다. 안전 인터록이 안전한 물체에 대해 올바르게 반응하는지 테스트하라.
모든 공구가 단단히 설치되어 있고 오늘의 재료 사양에 적합한지 확인하라. 잘못된 크기의 펀치나 다이는 재료가 예측 불가능하게 파손되게 하여 날카로운 파편이 날아갈 수 있다. 램의 프로그램된 스트로크 깊이와 톤수가 재료의 두께와 인장강도에 정확히 맞는지 점검하라.
제어 패널의 모드 설정을 확인하라. “연속” 또는 “급속”과 같은 특정 모드는 문제가 발생할 경우 개입할 수 있는 시간을 크게 줄인다. 작업 요구사항과 참여하는 모든 인원의 숙련도에 맞는 모드를 선택하라.
실제 생산을 시작하기 전에, 재료를 넣지 않고 기계를 공회전 시켜보고 작업 영역에서 충분히 떨어져 있어라. 펌프에서 들리는 이상한 소리, 유압에서 새는 소리, 또는 비정상적인 진동은 정확성과 안전을 위협하는 문제의 신호일 수 있다. 모든 점검이 통과된 후에만 재료를 놓고, 페달을 밟아 램을 작동시켜라. 이런 일관된 습관은 장비에 대한 존중을 키우며—경계심을 기계의 신뢰성과 당신의 기술에 대한 확신으로 바꾸는 준비 루틴을 만든다.
제작 도면에는 치수, 공차, 재료 종류, 마감 메모 등 많은 세부 사항이 담겨 있지만, 유압식 프레스 브레이크에 영향을 주는 것은 그 중 일부뿐이다. 작업자로서의 첫 번째 책임은 굽힘에 영향을 주는 요소—재료 종류와 두께, 굽힘 각도, 필요한 내측 반경, 플랜지 길이, 굽힘 순서—로 도면을 요약하는 것이다. 이러한 핵심값이 어떤 공구를 사용할지, 톤수를 어떻게 계산할지, 백게이지를 어느 위치에 놓을지를 결정한다.
이 중요한 세부사항을 잘못 이해하거나 놓치면 연쇄적인 실패를 일으킬 수 있다. 두께를 잘못 입력하면 톤수 설정이 잘못되고, 굽힘 순서를 잘못 읽으면 첫 굽힘 후 공작물이 공구와 충돌하여 재작업을 해야 할 수 있다. 일부 오류는 프로그래밍 조정을 통해 작업 도중에 수정할 수 있지만, 잘못된 공구 선택이나 톤수 계산 오류는 공작물 폐기 또는 램과 베어링 손상으로 이어질 수 있다. 이 단계에서의 정확성이 공작물과 유압 시스템을 보호하며, 이는 거대한 힘을 전달하면서도 근사치를 허용하지 않는다.
두께 1.0 mm의 스테인리스 강과 작은 내부 반경을 지정한 도면을 가져오면, 동일한 두께의 알루미늄 시트와는 다른 공구가 필요합니다. 스테인리스 강은 복원력이 더 크기 때문에 톤수 차트를 해석할 때 이를 고려해야 합니다. 그래서 숙련된 작업자는 도면을 기하학적 측면뿐 아니라 기계적 측면에서도 읽는 데 전용 시간을 할애합니다. 목표는 시각적 사양을 절곡기에 맞는 작업 언어로 변환하는 것입니다.
절곡 작업에서 펀치는 절곡의 윗면 형태를 만들고 다이는 아랫면을 형성합니다. 다이의 어깨 사이의 간격, 즉 다이 개구 폭은 시트가 압력에 어떻게 반응하는지를 결정합니다. 신뢰할 수 있는 지침은 “8배 규칙”입니다. 표준 에어 벤딩에서는 소재 두께의 약 8배에 해당하는 다이 개구 폭을 선택하는 것입니다. 더 좁은 개구 폭을 선택하면 어느 정도까지 정밀도가 향상되지만 필요한 톤수가 크게 증가하여 과부하 위험이 높아집니다. 반대로 더 넓은 개구 폭은 톤수를 줄이지만 절곡 정확도를 떨어뜨리고 지나치게 큰 절곡 반경을 만들 수 있습니다.
예를 들어, 두께 3 mm의 연강 판을 생각해봅시다. 8배 규칙에 따르면 24 mm의 다이 개구 폭이 이상적입니다. 이를 12 mm(4배)로 줄이면 필요한 톤수가 약 200–300%로 급증하며 램에 추가 부담을 주고 공구 수명을 단축시킵니다. 이를 36 mm(12배)로 늘리면 절곡이 더 평평하게 되어 규격을 맞추기 위해 과도 절곡이 필요해지고, 사이클 시간이 늘어나며 변동성이 커집니다.
이 원칙은 단순한 교육용 팁이 아니라 하중, 굽힘 변형, 소재 항복 강도의 물리학에 기반합니다. 불필요하게 이 원칙을 벗어나면 기계적 스트레스, 유압 부품의 조기 마모, 부품 품질 저하를 초래합니다. 생산 요구로 인해 규칙을 벗어나야 한다면—예를 들어 특수 디자인 실현을 위해—기계의 정격 용량을 인지하고 의도적으로 진행해야 합니다.
백게이지는 소재의 정밀한 위치를 잡아주는 역할을 하며, 매 절곡 전에 각 블랭크가 정확히 위치하도록 합니다. 그 정확성이 뒷단 절곡들이 완벽하게 맞거나 점차적으로 부품을 왜곡시키는지를 결정합니다. 첫 번째로 프로그램된 스톱이 가장 중요합니다—이 지점이 모든 다른 옵셋이 계산되는 기준점이 됩니다. 첫 스톱을 잘못 맞추면, 작은 오차가 과정 전반에 걸쳐 누적됩니다.
네 번의 절곡을 거치는 L자형 부품을 제작한다고 가정해봅시다. 첫 번째 플랜지가 백게이지 설정 부정확으로 인해 0.5 mm 어긋나면, 그 오차는 재배치 때마다 반복되고 누적되어 최종 플랜지 길이가 2–3 mm 벗어날 수 있습니다. 정밀 허용 오차 프로젝트에서 그 정도 차이는 합격과 폐기물 사이를 결정할 수 있습니다.
교정은 공구 정렬, 램 스트로크 한계, 적절한 시트 지지 등을 고려해야 합니다. 백게이지 핑거는 소재에 직각으로 닿아야 하며, 굴절이나 비틀림을 피해야 합니다. 백게이지 구동의 유격이나 스톱면의 부정확한 정렬 같은 숨겨진 오차 원인은 정밀도를 빠르게 저하시킵니다. 주의 깊은 작업자는 생산 시작 전 시각적 정렬과 시험 장착을 통해 첫 번째 스톱을 확인하여 모든 절곡이 신뢰할 수 있는 참조점에서 시작되도록 합니다.
스크랩 시험은 단순한 안전 조치 이상의 의미를 갖습니다—이는 의도적이고 통제된 시험입니다. 아무리 세심하게 세팅해도 소재 불균일, 복원력, 공구 마모 같은 변수가 절곡 각도나 플랜지 길이를 틀리게 만들 수 있습니다. 비중요 블랭크에서 시험 절곡을 하면 세팅을 검증하고 생산 부품 적재 전에 잠재 문제를 발견할 수 있습니다.
이 단계에서 생산 부품을 절대 사용하지 마십시오. 절곡이 잘못되면 소재와 준비 작업 모두가 낭비됩니다. 스크랩 시험은 과절곡, 부족 절곡, 비틀림, 표면 손상 문제를 드러낼 수 있습니다. 또한, 약간 마모된 펀치가 절곡 반경에 영향을 준다든지, 반복 스트로크 시 유압이 미세하게 변하는 등의 미묘한 문제를 정적 점검으로는 발견하기 어려울 수 있습니다.
스크랩 시험은 프로그램 미세 조정 시 특히 유용합니다. 시험 후 램 깊이나 백게이지 위치를 조정하는 데 몇 분이면 되지만, 생산 부품 절곡 오류를 수정하려면 몇 시간이 소요되고 고객 납품이 지연될 수 있습니다. 고용량 제조에서도 스크랩 절곡에 2분 투자하면 큰 다운타임과 비용이 많이 드는 재작업을 방지할 수 있습니다.
세팅의 첫 15분은 이후 모든 사이클의 정확성과 효율성을 정의합니다. 공구와 유압이 순간적으로 20톤 이상의 힘을 가할 수 있는 유압 절곡 작업에서, 처음부터 정밀하게 시작하는 것이 필수입니다. 도면을 잘못 읽거나, 8배 규칙을 적용하지 않은 공구 선택, 백게이지 부정확 배치, 스크랩 시험 생략 같은 오류는 결국 자재 낭비, 장비 손상, 또는 둘 모두로 이어집니다.
여기서의 발전은 단순히 준비된 상태에서 일관된 신뢰성 확보로 나아가는 것입니다. 이러한 세팅 절차를 철저히 따르면, 단지 알고 있는 것을 넘어서 무엇이 안전한 작업을 정의하는지—매 절곡이 완벽하게 시작되고 지정된 허용 오차를 충족하며 절곡기가 최적 상태로 작동하도록 하는 조건을 적극적으로 만드는 것입니다. 그 15분은 낭비되는 시간이 아니라, 작업 현장에서 마주칠 수 있는 모든 회피 가능한 문제를 예방하는 적극적인 안전 장치입니다.
현대 유압 프레스 브레이크 작업에서 에어 벤딩은 정밀성과 효율성을 겸비한 이유로 선호되는 기술이 되었습니다. 이 방법은 펀치를 공작물 위에 위치시키되 다이의 바닥에 닿기 전에 멈춥니다. CNC 시스템이 원하는 각도를 얻기 위해 필요한 정확한 램 깊이를 계산하고 스프링백을 자동으로 보정합니다. 에어 벤딩은 공구와 소재 모두에 가해지는 부담을 크게 줄여 공구 수명을 연장하고, 작업자가 지속적으로 세밀한 조정을 할 필요 없이 일관된 정확성을 제공합니다.
반면, 바토밍(bottoming)은 각도가 완전히 형성될 때까지 펀치와 소재를 다이에 단단히 눌러 넣습니다. 두꺼운 소재나 극히 짧은 플랜지 작업 등 특정 상황에서 유용하지만, 소요되는 톤수를 크게 늘리고 마모를 가속화합니다. 많은 작업자가 스프링백을 보정하기 위해 부품을 바토밍하는 실수를 하지만, 실제 해결책은 소재를 과도하게 눌러 없애는 것이 아니라 올바른 공구를 선택하는 데 있습니다. 예를 들어 85도 펀치 대신 88도 펀치를 사용하여 굽힘 복원을 제어하는 것이 효과적입니다.
서보 구동 램 시스템을 갖춘 최신 기계는 ±0.01 mm 이내의 위치 정확도를 유지합니다. 실제로 이는 이미 정확한 각도를 제공한다는 의미이며, 소재를 완전히 평평하게 만들려고 무리하면 공작물이나 공구가 손상될 위험이 있습니다. 작업자의 역할은 손으로 각도를 맞추는 것보다 소재가 백게이지에 정확히 맞춰져 있는지와 공구가 작업에 맞게 잘 선택되어 있는지를 확인하는 데 더 중점을 둡니다.
| 측면 | 에어 벤딩 | 바토밍 |
|---|---|---|
| 기술 | 펀치가 작업물 위에서 다이 바닥에 닿지 않고 멈춤; CNC가 정확한 램 깊이를 계산하고 스프링백 보정 | 펀치와 소재를 다이에 단단히 눌러 각도가 완전히 형성될 때까지 압착 |
| 정밀도 & 정확성 | CNC와 서보 제어로 높은 정밀도; ±0.01 mm 위치 정확도 유지 | 정밀할 수 있으나 공구 선택 대신 힘으로 스프링백을 보정하는 경우가 많음 |
| 공구 & 소재 부담 | 부담 감소, 공구 수명 연장, 지속적인 미세 조정 없이 일관된 정확성 | 부담 증가, 공구와 소재 마모 가속 |
| 톤수 요구사항 | 필요 톤수 낮음 | 필요 톤수 크게 증가 |
| 스프링백 관리 | CNC 보정 또는 적절한 공구(예: 88° 펀치)로 굽힘 복원 제어 | 적절한 공구 선택 대신 스프링백을 억지로 없애는 데 자주 오용됨 |
| 작업자 역할 | 올바른 공구 선택과 소재의 백게이지 정확한 위치 확인 | 각도를 수동으로 더 조정해야 할 수도 있으며, 완전히 평평하게 만들기 위해 강제로 누를 경우 공작물이나 공구 손상 위험 |
| 이상적인 사용 사례 | 일반적인 정밀 절곡; 다양한 소재에서의 효율성 | 두꺼운 소재 또는 매우 짧은 플랜지 |
구형 프레스 브레이크에서는 램이 급격히 하강하면서 판재의 자유단이 위로 튀어 오르는 “휘프 업(whip-up)” 현상이 발생할 수 있었는데, 이는 안전 위험과 자재 손상의 가능성을 모두 높였다. 부상을 피하기 위해 작업자는 판재에서 충분히 떨어진 위치에서 시트를 지지해야 했다. 이에 반해 현대의 유압 시스템은 램의 가속과 감속을 정밀하게 제어하여 이 현상을 크게 줄였다. 자동 절곡 순서 지정 및 제어된 접근 속도와 같은 고급 기능은 예기치 않은 움직임을 더욱 최소화한다.
이러한 발전으로 위험이 줄어들었지만, 손 위치는 여전히 중요하다—단, 이유가 달라졌다. 시트의 움직임에 맞서 버티는 대신, 작업자의 목표는 안정성과 정밀한 정렬을 유지하는 것이다. 손은 모든 협착 지점에서 안전 거리를 두고 시트 위에 가볍게 얹어, 기계의 안내 움직임과 싸우지 않으면서 측면 미끄럼을 방지해야 한다. 백게이지를 마주 보는 위치에 서면 모서리 안착과 절곡 진행 상황을 명확히 확인할 수 있으며, 작업자의 팔과 몸통이 안전하게 공구 영역 밖에 있도록 한다.
이 방법은 기계적 측면만이 아니라 심리적 접근과도 관련된다—작업자의 역할을 반작용이 아니라 안내자로 설정하는 것이다. 기계가 절곡을 수행하도록 두면 불필요한 신체적 부담을 없애고, 적절한 게이지 접촉, 소재 청결 상태, 램의 설정 경로를 방해하는 요소가 없는지 등 중요한 요소에 집중할 수 있다.
과거에는 작업자의 속도가 발판(풋 페달) 조작 능숙도와 밀접하게 연관되어 있었다—램 접근을 가속하기 위해 페달을 부드럽게 조작하고, 목표 절곡 깊이에 도달하면 속도를 늦추는 방식이다. 현대 프레스 브레이크는 최대 260 mm/s까지 빠른 접근 속도를 동작 프로파일에 직접 내장하며, 절곡 중 자동으로 정밀 감속을 시작한다. 타이밍이 기계에 의해 제어되므로, 페달 입력을 서두르는 것은 안전 인터록을 우회하거나 순서를 어긋나게 할 위험만 높인다.
오늘날 “빠르다”는 정의는 “일관성”과 같다. 가장 생산성이 높은 작업자는 페달을 단순한 온–오프 제어로 사용—누르고, 유지하고, 놓는—하면서 절곡 사이에 소재를 빠르고 정확하게 이동·정렬하는 데 집중한다. 시간 절약은 확신 있는 셋업, 백게이지에 빠르고 정확하게 맞추기, 잘못 맞추거나 절곡 오류로 인한 시간 소모 교정을 피하는 데서 나온다.
페달이 작동되면 유압 시스템의 프로그램 로직이 완전히 제어권을 잡는다. 기계를 “도와주고” 싶은 유혹을 참으면 작업자는 다음 절곡으로 초점을 옮기고, 절곡 정확도를 확인하며, 태그나 문서가 생산 흐름과 정확하게 맞춰져 있는지 다시 점검할 수 있다. 대량 생산 환경에서는 이러한 규율 있는 접근이 전체 작업 시간을 단축시키는데, 이는 기계 속도를 높여서가 아니라 작업자의 행동을 간소화해서 가능하다.
절곡 순서는 개인 취향이 아니라—공차 누적 및 작업 흐름 문제를 방지하기 위한 핵심이다. 모든 절곡은 다음 절곡의 형상을 변화시키며, 각도 정확도가 완벽하더라도 플랜지 길이의 작은 편차가 누적될 수 있다. 절곡 순서가 잘못되면 이러한 편차가 마지막 플랜지에 발생하여 재작업 없이 수정이 불가능해진다.
경험 많은 작업자는 도면에서 직접 순서를 계획하여 작은 치수 차이가 부품 전체에 고르게 분산되도록 절곡을 배열한다. 이는 종종 가장 큰 플랜지부터 시작하거나, 작업물이 최대한 오랫동안 백게이지에 단단히 맞닿게끔 절곡을 구성하는 것을 의미한다. 백게이지 접촉의 안정성을 유지하면, 부품 형상이 복잡해지기 전까지 각 절곡의 위치가 일관되게 유지된다.
고급 크라우닝 및 자동 보정 기능이 있더라도 절곡 순서는 여전히 조립 시 부품이 맞아들어갈지를 결정한다. 부품 각도가 정확하더라도 누적 오차로 인해 구멍 위치, 탭 길이, 결합 각도가 잘못되면 실패할 수 있다. 이 지점에서 작업자가 완성품을 이해하는 정도가 공정 성공을 직접 좌우한다.
여전히 많은 교육 프로그램은 손으로 절곡을 안내하거나 페달 속도를 조절하는 등의 수작업 기술을 강조하며, 기계가 유도해야 한다는 인식을 갖게 한다. 하지만 오늘날의 서보 제어 시스템에서는 이 마음가짐이 제어보다 더 많은 오류를 유발할 수 있다. 더 나은 시작 방법은 절곡 주기에서 자동화가 언제 개입하는지 정확히 파악하고, 이를 방해하지 않도록 의식적으로 노력하는 것이다.
추가 하중을 가해 바텀을 강제로 만드는 대신, 스프링백을 제어할 수 있도록 설계된 공구를 사용하라. 손을 협착 구역에서 멀리 두어 불필요한 저항이 생기지 않도록 하고, 발판은 의도된 방식으로 조작하되 속도를 수동으로 바꾸지 말라. 또한 공차가 현명하고 의도적으로 분산되도록 절곡 순서를 계획하라. 본질적으로 기계와 협력하고, 맞서지 말라는 것이다. 이러한 안내 정밀로의 전환을 수용한 작업자는 생산량을 높이고, 공구 수명을 연장하며, 일관되게 정확한 부품을 제공할 수 있으며—과거의 습관으로 인한 피로나 안전 위험 없이 작업할 수 있다.
스프링백—금속이 절곡 후 탄성적으로 원래 형태로 되돌아가려는 성질—은 각도 차이의 주요 원인 중 하나다. 플랜지가 공차를 넘어 반발하면 작업자는 생산이 더 진행되기 전에 이를 잡아야 한다. 예를 들어, 컨트롤러가 90°를 목표로 하나 자유 플랜지가 92–93°를 측정한다면, 이는 연강의 탄성이 작용한 것이다. 많은 생산 환경에서는 저탄소강을 약 2–3° 정도 의도적으로 과절곡하는 것이 표준이며, 고강도 소재는 비례적으로 더 큰 과절곡이 필요하다. 특정 고강도 합금은 단면과 사용된 다이에 따라 4–6°가 필요할 수 있다.
재료의 변동은 또 다른 빈번한 원인입니다. 동일한 기계 설정이라도 새로운 코일 또는 공급 배치 사용 시 다른 각도가 나올 수 있습니다. 로트마다 항복 강도의 변화가 갑작스레 스프링백 거동을 바꿀 수 있으며, 사양 범위 내에서도 인장 특성의 미묘한 변화가 눈에 띄는 각도 변화를 유발할 수 있습니다. 각 새로운 재료 배치를 새로운 셋업으로 취급하십시오 — 그 배치의 스크랩을 사용해 테스트를 실행한 후, 양품 소재를 생산에 투입하십시오.
금형 폭은 스프링백 제어에서 핵심적인 역할을 합니다. 권장 폭보다 훨씬 넓은 V‑다이는 굽힘 반경과 탄성 복원을 증가시켜, 프로그래밍만으로 각도 보정이 어려워집니다. 재료 두께의 약 12배에서 8배로 다이 개구를 줄이면 스프링백을 최대 40%까지 감소시킬 수 있습니다. 프로그래밍된 오버벤드에도 불구하고 지속적인 언더벤드가 발생한다면, 기계의 문제라고 단정하기 전에 공구 선택을 재검토하십시오.
공구의 상태는 치수만큼이나 중요합니다. 날 끝이 마모된 펀치나 흠집 또는 손상된 V‑다이 숄더는 금속이 공구와 접촉하는 방식을 변화시켜, 동일한 굽힘에서 눈에 띄게 각도가 달라질 수 있습니다. 한 구역만 지속적으로 1~2도 정도 사양에서 벗어난다면 마모나 손상이 원인일 가능성이 높습니다. 이런 경우 CNC 오프셋 조정으로 보상하려 하기보다 결함 있는 다이를 수리 또는 교체하는 것이 좋습니다.
두껍거나 고강도의 재료에서 톤수를 잘못 계산하면 눈에 잘 띄지는 않지만 심각한 문제를 일으킬 수 있습니다: 굽힘이 플라스틱 변형 단계에 완전히 들어가지 않는 경우입니다. 충분한 힘이 없으면, 동일한 깊이로 반복 타격을 해도 워크피스가 프로그래밍된 각도에 도달하지 않습니다. 이를 방지하려면 재료의 인장 강도, 두께, 선택한 다이 폭을 고려하여 톤수를 정확히 계산해야 합니다.
몇 가지 빠른 진단 점검은 작업자의 문제 해결 속도를 크게 높일 수 있습니다:
크라우닝 — 하중 중 처짐을 상쇄하는 프레스 브레이크의 능력 —은 높은 톤수에서 긴 굽힘을 균일하게 만드는 데 필수입니다. 적절한 보정이 없으면 굽힘 중 램과 베드가 서로 반대 방향으로 약간 변형됩니다: 베드는 처지고 램은 위로 휘어집니다. 이로 인해 중앙에서 끝부분보다 침투가 줄어들어, 굽힘 중앙이 의도보다 더 벌어지게 됩니다.
간단한 테스트로 크라우닝 문제를 확인할 수 있습니다. 왼쪽 끝에서 50~100mm, 중앙, 오른쪽 끝에서 50~100mm 위치의 각도를 측정하십시오. 끝부분은 정확하지만 중앙이 벌어져 있다면 크라우닝이 부족한 것입니다. 끝이 정확하지만 중앙이 지나치게 조여져 있다면 크라우닝이 너무 높게 설정된 것입니다. 한쪽 끝이 다른 쪽과 다르면, 원인은 램의 정렬 불량이나 공구 장착 불량일 가능성이 큽니다.
“뒤집기 테스트”는 원인 파악에 도움이 됩니다. 플랜지를 가공한 후 오류가 나타난 쪽을 기록하십시오. 그 다음 워크피스를 앞뒤로 뒤집어 또 다른 플랜지를 가공하십시오. 동일한 프레스 브레이크 쪽에서 오류가 발생하면, 문제는 해당 쪽 기계나 공구에 있습니다. 뒤집은 후에도 부품의 동일한 쪽이 불량이면, 재료 두께 불균일이나 경도 편차로 인한 원재료 문제입니다.
정확한 크라우닝 조정은 워크피스 전체 길이에 걸쳐 일관된 굽힘 각도를 유지하는 데 핵심입니다. 기계식 또는 유압식 크라우닝을 사용하든, 특정 재료, 워크피스 길이, 톤수 요구에 맞춰 시스템을 미세 조정해야 합니다. 긴 부품에서 이 단계를 생략하면 중앙 각도 편차가 거의 반드시 발생합니다.
표면 결함은 종종 피할 수 없는 것으로 치부되지만, 대부분은 명확하고 해결 가능한 원인이 있습니다. 굽힘선을 따라 나타나는 자국은 대개 마모된 다이 숄더, 공구에 박힌 이물질, 혹은 너무 작은 펀치 반경으로 인해 힘이 제한된 접촉 면적에 집중되기 때문입니다. 공구의 작은 날카로운 자리나 흠집도 완성품에 눈에 띄는 얼룩을 남길 수 있습니다.
정기적인 다이와 펀치 유지 관리는 간단한 해결책을 제공합니다: 모든 접촉 면을 청결하게 유지하고 이물질이 없도록 하십시오. 워크피스와 다이 사이에 낀 작은 입자도 압력 아래서 자국을 남길 수 있습니다. 폴리우레탄 필름이나 얇은 희생 시트와 같은 부드러운 오버레이를 사용하면, 설정에 반영한다는 전제하에 각도에 큰 영향을 주지 않으면서 섬세한 표면을 보호할 수 있습니다.
공구 선택도 표면 마감에 영향을 줍니다. 더 큰 숄더 반경을 가진 다이는 접촉력을 더 넓게 분산시켜, 특히 연성 금속에서 주름이나 광택 자국 가능성을 줄입니다. 코팅된 시트나 거울 폴리싱된 시트의 경우, 광택 처리된 공구로 바꾸거나 중간 보호층을 적용하는 것만으로도 외관을 충분히 보호할 수 있습니다.
굽힘 영역을 넘어서 긁힘이 발생하는 경우는 보통 위치 지정이나 제거 중에 끌림이 발생했기 때문입니다. 백게이지 표면과 지지대를 깨끗하고 매끄럽게 유지하며, 버가 없는지 확인하십시오. 적재 및 하역 시 주의 깊게 다루고, 일관된 청소 절차를 병행하면 대부분의 의도치 않은 손상을 예방할 수 있습니다.
굽힘선을 따라 생기는 균열은 단순한 표면 결함이 아니라 구조적 실패를 의미합니다. 가장 흔한 원인 중 하나는 결정 방향과 굽힘의 관계입니다. 압연 과정에서 판재는 결정 구조를 형성하며, 이 결정 방향과 평행하게 굽히면 특히 경화되거나 취성이 높은 합금에서 파단 위험이 커집니다.
간단한 육안 점검만으로도 비용이 많이 드는 오류를 피할 수 있습니다. 압연 자국이나 밀 마크를 확인하여 결정 방향을 파악하십시오. 가능하다면 결정 방향에 수직으로 굽혀 결정이 갈라지는 응력을 줄이세요. 결정에 수직으로 굽힐 수 없는 경우, 굽힘 반경을 키워 외부 표면의 인장 변형을 줄이거나 연성이 더 높은 재질 등급을 선택하는 것이 좋습니다.
재료의 두께와 경도는 균열 발생 가능성을 크게 높입니다. 두꺼운 재료는 변형이 작은 영역에 집중되고, 고경도 강은 파괴 전 신장 가능성이 적습니다. 이러한 재질 특성에 맞는 펀치 노즈 반경을 선택하면 굽힘 시 변형이 보다 균등하게 분산됩니다. 고가의 부품을 다룰 때는 값비싼 원자재를 가공하기 전에 동일한 배치의 스크랩으로 시험 굽힘을 수행하여 오류를 방지하십시오.
일부 균열은 미세하게 시작되어 마감 작업 중 또는 실제 사용 중에야 확장되는 경우가 있습니다. 굽힘 직후 신중한 점검을 통해 미세한 표면 찢김이나 고르게 빛나야 할 부분의 흐릿한 얼룩 등 초기 경고 신호를 확인할 수 있습니다. 이러한 결함을 조기에 발견하면 부품을 수리하거나 공정을 조정하여 문제의 악화를 막을 수 있습니다.
많은 트러블슈팅 매뉴얼이 놓치는 핵심이 있습니다. 굽힘 각도 오류, 크라우닝 불균형, 표면 결함, 균열 등은 최종 제품에서 바로 확인될 때가 많으며, 품질 검사의 후반 단계에서만 드러나는 것은 아닙니다. 프레스 브레이크 작업자에게 가장 중요한 습관은 공정 중 점검입니다. 배치의 첫 번째 제품을 만든 후 즉시 멈추고, 전체 길이에 걸쳐 굽힘 각도를 확인하고, 표면을 검사하며, 균열을 찾아보십시오. 그 후 공구나 기계 설정을 조정하십시오. 이 한 단계만으로도 기계적 문제, 재료 문제, 또는 셋업 오류를 즉시 발견하여 수십 개의 불량품을 방지할 수 있습니다. 이는 기계의 자동화 능력에 작업자의 세심한 관찰력을 더해 정밀도를 유지하는 숙련된 작업자의 역량을 보여줍니다.
방호 장치는 기본적인 안전 레이어를 제공하지만, 전반적인 위험 인식의 대체 수단은 아닙니다. OSHA에서 승인한 능동 광전자 방호장치(AOPD), 라이트 커튼, 레이저 스캐너 등은 램이 하강할 때 프레스 브레이크의 작업 영역을 감시하여 위험 구역으로 무언가가 침범하면 감지합니다. 이로써 금형이 닫힐 때 손, 손가락 등 신체 부위가 끼이는 것을 방지하고, 발 페달의 실수로 인한 작동이나 클러치 고착 같은 기계적 결함으로 발생할 수 있는 사고도 차단합니다.
하지만 이러한 보호 시스템이 모든 상황을 해결해주지는 못합니다. 프레스 브레이크가 싸이클 중이 아닐 때 금형을 교체하는 동안 손이 금형 사이에 있을 경우에는 보호되지 않습니다. 또한 탄성이 높은 재료를 굽힐 때 발생하는 부품의 반탄 위험이나 백게이지 및 기계 측면의 끼임 위험을 제거하지 못합니다. 싸이클을 시작하기 전에 시각적으로 클리어런스를 확인해야 하며, 부품이 비틀리거나 예기치 않게 움직일 수 있는 셋업 오류에 대해서도 방어 기능을 제공하지 않습니다.
진정한 안전은 방호 장치를 포괄적 접근법의 한 요소로 사용하는 데서 비롯됩니다. 의도적인 손 위치 조정, 백게이지 작업 시의 주의, 그리고 공구 교체 전에는 잠금/표찰 절차를 확인하기 위한 일시 정지 등의 습관과 결합해야 합니다. 방호 장치의 한계를 이해하는 작업자는 이를 유일한 안전망으로 의존하지 않습니다. 이것이 ‘기계에 의존하는 것’에서 ‘기술과 판단력에 의존하는 것’으로 전환하는 단계입니다.
겨울에는 완벽한 굽힘이 나오고 여름에는 각도가 어긋나는 경우, 이는 대부분 우연이 아니라 놓친 유지보수가 원인입니다. 유압 시스템은 세심한 관리가 필요합니다. 온도에 따라 유체 점도가 달라지고, 씰은 매 싸이클마다 미세한 마모를 겪으며, 저장소에는 오염물이 서서히 쌓입니다. 이러한 요인 각각이 램 속도와 압력 안정성에 미묘한 영향을 미쳐, 방치할 경우 굽힘 각도의 정확도가 서서히 떨어질 수 있습니다.
일일 점검 루틴이 가장 확실한 보호 수단입니다. 공구 표면을 청소하고, 재료 정렬을 방해할 수 있는 버(burr)를 확인하십시오. 교대 시작 시 눈대중이 아닌 필러 게이지를 사용해 램의 평행도를 확인하십시오. 매주 유압유 상태—레벨과 투명도 모두를—점검하고, 오염이 보이면 제조사의 교체 주기보다 앞서 교체하십시오. 매달 백게이지 리드스크류와 리니어 가이드를 점검하여 백래시가 위치 정밀도를 해치지 않게 하십시오.
헌신적인 장인에게 이러한 점검은 귀찮은 일이 아니라 보호를 위한 투자입니다. 기계가 몇 주 전처럼 오늘도 동일한 성능을 내도록 보장하는 것이죠. 절대적인 정밀도는 불가능하더라도, 마모, 편차, 오염을 조기에 관리하면 안정적이고 반복 가능한 결과를 충분히 얻을 수 있습니다.
경험이란 단순히 시간을 채우는 것이 아니라, 작업을 수행하는 방식에서 드러난다. 진정한 숙련도를 평가하는 가장 효과적인 방법 중 하나는 세 가지 핵심 질문을 던지는 것이다.
훈련생이 이런 질문에 자신 있고 논리적으로 답할 수 있다면, 그는 단순한 절차 암기를 넘어 진정한 이해의 단계에 도달한 것이다. 반대로 답하지 못한다면 여전히 움직임만 따라 하고 있는 것이며, 예상치 못한 상황이 오기 전까지만 안전한 셈이다.
오퍼레이터는 하루 만에 부품 굽힘을 시작할 수 있고, 일주일이면 기본 숙련도를, 한 달이면 완전한 능숙함에 이를 수 있다. 그러나 연봉 36,000달러짜리 버튼 누르는 기술자에서 56,000달러짜리 장인으로 도약하기 위한 차이는 단순히 페달을 밟는 행위와 정확히 기계가 왜 그렇게 반응하는지를 이해하는 것 사이의 좁고 의도적인 간극에 있다. 안전장치는 당신의 생명을 보호하고, 정비는 각도를 유지하며, 올바른 질문을 던지는 것은 당신의 사고를 도구보다 날카롭게 만든다.
이 중 어느 하나라도 소홀히 하면 성공은 운에 달리게 된다. 그러나 세 가지 모두를 숙달하면 정밀도와 안전은 확실히 보장된다.
